12G-SDI 1×5
带时钟恢复分配放大器

CB-8130

CB-8130 为一个小型化、低成本的1×5 12G/6G/3G/HD/SD-SDI信号分配放大器。具备时钟恢复。CB-8130的5路SDI输出带有独立缓冲。输入端支持自适应，时钟恢复和电缆均衡。
特性与特长
  • 12G/6G/3G/HD/SD-SDI 多速率信号处理
  • 5路输出，带独立缓冲和时钟恢复
  • 支持DVB-ASI信号（输出端口1，4，5）
  • 自动电缆均衡和时钟重整
  • 全部辅助数据传送到输出端
  • LED指示灯显示电源和信号锁定状态
  • 螺纹锁电源接口
  • 双电源冗余
  • 可拆卸挂壁安装支架
  • CB-8130分配放大器的设计紧凑。1路输入，5路输出。SDI信号多速率自适应，带宽达4K60Hz (12Gbps)。输出端口1、4、5支持DVB-ASI信号。
  • 输入端口带均衡；输出端口带时钟恢复。
参数
接口 SDI视频输入 1×SD/HD/3G/6G/12G-SDI (75Ω BNC)
SDI视频输出 5×SD/HD/3G/6G/12G-SDI/ASI (75Ω BNC)
电源 双直流电源
功能和标准 SDI视频速率 SD/HD/3G/6G/12G-SDI
SDI自适应 自动侦测SD, HD, 3G, 6G 和12G-SDI
SDI标准 SMPTE ST 259, SMPTE ST 292-1, SMPTE ST 424, SMPTE ST-2081-1, SMPTE ST-2082-2 DVB-ASI
电源 接口 螺纹锁直流电源接口
电压范围 DC 6 - 23V
功耗 3W (最大)
物理参数 尺寸 125.5×102×27.5mm
净重 310g
毛重 950g
环境指标 工作温度 0~+60 deg C
储存温度 -30~+70 deg C
相对湿度 0% ~ 90% 无凝露

*此文件包括相关信息可以在未通知条件下变更。

相关产品
75Ω 同轴电缆
75Ω BNC 压接插头
BNC成品线

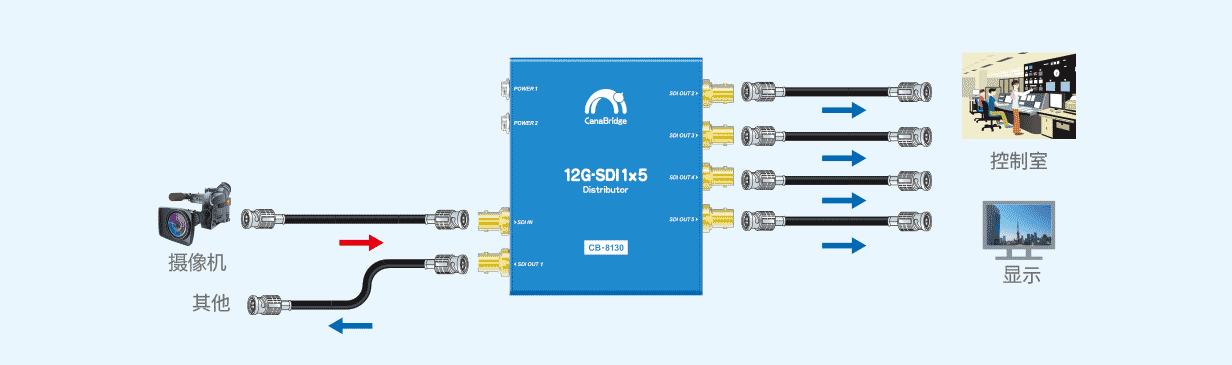

典型应用
